Набор для демонстрации спектров магнитного поля тока
от 01.04.2024

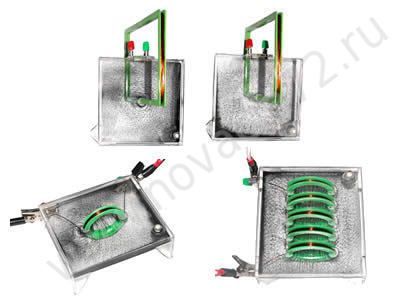

Набор включает в себя:
- планшет с моделью прямого проводника;
- планшет с моделью кольцеобразного проводника;
- планшет с катушкой.
Каждый из планшетов заполнен вязкой прозрачной жидкостью с мелкодисперсным магнитным порошком.
Перед проведением опыта планшет встряхивают так, чтобы магнитный порошок равномерно распределился в жидкости по всему объему. К клеммам планшета подключают источник типа В-24. Под действием магнитного поля электрического тока порошок располагается вдоль линий магнитной индукции и образует наглядную картину спектра.
Для проведения опыта необходимы источник постоянного и переменного напряжения, комплект соединительных проводов и оверхед-проектор.
